Eaton 9PX-serie: online UPS van 1 tot 8 kVA vergeleken

Een stroomonderbreking van enkele seconden is genoeg om een server, NAS of storagecontroller hard uit te schakelen, met kans op dataverlies en een herstelprocedure die uren kost. De Eaton 9PX-serie is ontworpen om dat te voorkomen: een online UPS met dubbele conversie die de aangesloten apparatuur continu van een zuivere sinusspanning voorziet, ongeacht wat er op het lichtnet gebeurt. In het assortiment van Beat-it.nl vindt u de serie in vermogens van 1000 VA tot 8000 VA, inclusief netwerkkaart-, lithium-ion- en marine-uitvoeringen en losse batterijmodules.

In dit overzicht zetten we alle uitvoeringen naast elkaar, leggen we de naamgeving uit (RT2U, RT3U, Netpack, Li-Ion, Marine, G2) en lichten we het hoofdproduct toe: de Eaton 9PX 3000i RT2U Netpack (9PX3000IRTN). Daarna volgen toepassingen, het beheer via de Eaton Intelligent Power-software, een keuzehulp en antwoorden op vragen die zakelijke inkopers en IT-beheerders ons regelmatig stellen.

Wat is de Eaton 9PX-serie en voor wie is die bedoeld?

De Eaton 9PX is een eenfasige online UPS met dubbele conversie (double-conversion). Dat betekent dat de inkomende wisselspanning eerst wordt omgezet naar gelijkspanning en daarna opnieuw naar een schone wisselspanning. Spanningsdips, pieken, frequentieafwijkingen en netvervuiling bereiken de aangesloten apparatuur daardoor niet, en bij een stroomuitval is er geen omschakeltijd: de omvormer levert al continu de uitgangsspanning. Dit is de topologie die Eaton zelf aanbeveelt voor serverruimtes, kleine en middelgrote datacenters en andere bedrijfskritische toepassingen.

Volgens de productdocumentatie van Eaton is de 9PX in de klasse van 1 tot 3 kVA de eerste UPS met een power factor van 1 (VA = W). Praktisch gezien betekent dit dat een 3000 VA-model ook werkelijk 3000 W kan leveren, waar UPS-systemen met een power factor van 0,9 bij dezelfde VA-waarde op 2700 W blijven steken. Eaton stelt dat de 9PX hierdoor meer servers per UPS kan voeden dan vergelijkbare systemen. De 1–3 kVA-modellen zijn bovendien Energy Star-gecertificeerd; het hoofdproduct haalt volgens de specificaties een rendement van 94% in online modus.

De serie is geschikt voor organisaties die servers, storage, netwerkapparatuur of medische en industriële systemen willen beschermen en daarbij een rack/tower-behuizing, uitbreidbare autonomietijd en centraal beheer nodig hebben. Denk aan mkb-bedrijven met een eigen serverruimte, vestigingen met edge-apparatuur, zorginstellingen, onderwijs en technische omgevingen waar netkwaliteit niet vanzelfsprekend is.

Alle uitvoeringen van de Eaton 9PX vergeleken

Zo leest u de typenummers

De productcodes van Eaton volgen een vaste opbouw. Het getal geeft het vermogen in VA aan, de i staat voor de internationale 230V-uitvoering. Daarna volgen de toevoegingen:

• RT2U / RT3U: rack/tower-behuizing van respectievelijk 2U of 3U hoog. Beide zijn als tower én in een 19-inch rack te plaatsen.
• N (Netpack): de netwerkkaart is meegeleverd, zodat de UPS direct via Ethernet te beheren is.
• -L (Li-Ion): lithium-ion-accu's in plaats van loodzuur (VRLA).
• M (Marine): uitvoering voor maritieme en offshore-toepassingen.
• BP: uitvoering met hot-swap batterijpack(s), zoals vermeld in de productnaam.
• G2: de tweede generatie 9PX voor de vermogensklasse van 5 kVA en hoger.
• EBM: externe batterijmodule (Extended Battery Module) voor meer autonomietijd.

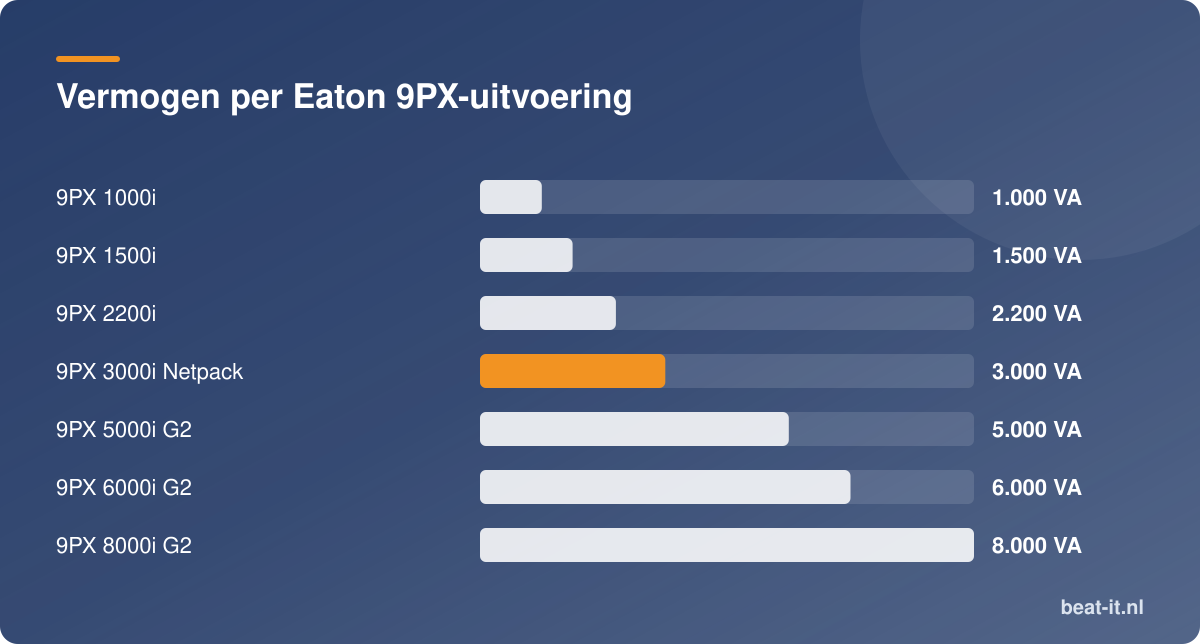

UPS-modellen

Schuif de tabel opzij voor alle kolommen.

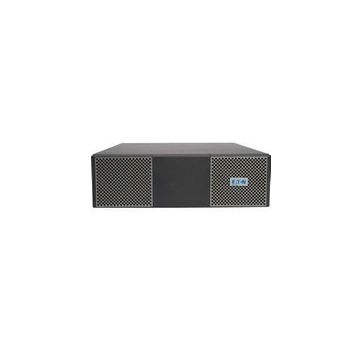

Externe batterijmodules (EBM)

Schuif de tabel opzij voor alle kolommen.

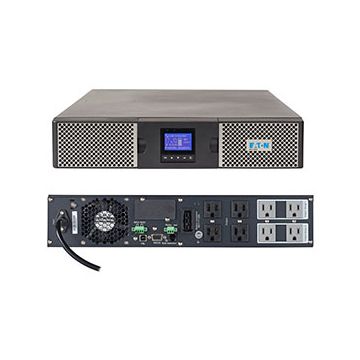

Let op het model 9PX1500RT: dat is de Amerikaanse uitvoering voor 100–144 V met NEMA-aansluitingen. Voor het Nederlandse 230V-net kiest u altijd een model met de letter i in het typenummer.

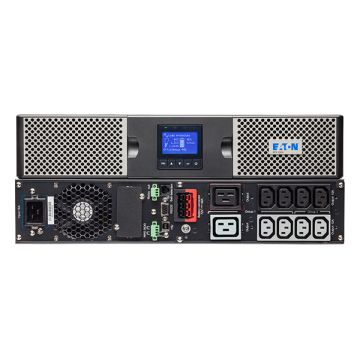

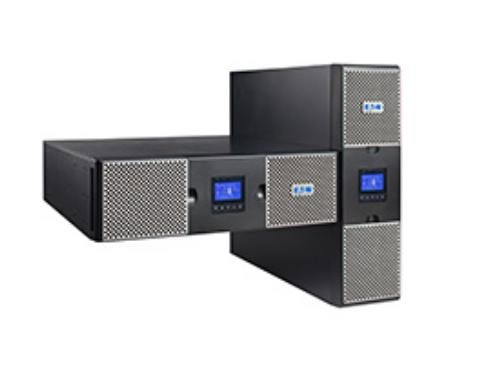

Uitgelicht: Eaton 9PX 3000i RT2U Netpack (9PX3000IRTN)

De Eaton 9PX 3000i RT2U Netpack is het model dat in de praktijk het vaakst in een mkb-serverruimte terechtkomt. Het combineert het hoogste vermogen van de 1–3 kVA-klasse (3000 VA en dankzij de power factor van 1 ook 3000 W) met een compacte 2U-behuizing, en de netwerkkaart en rackmontageset zitten al in de doos.

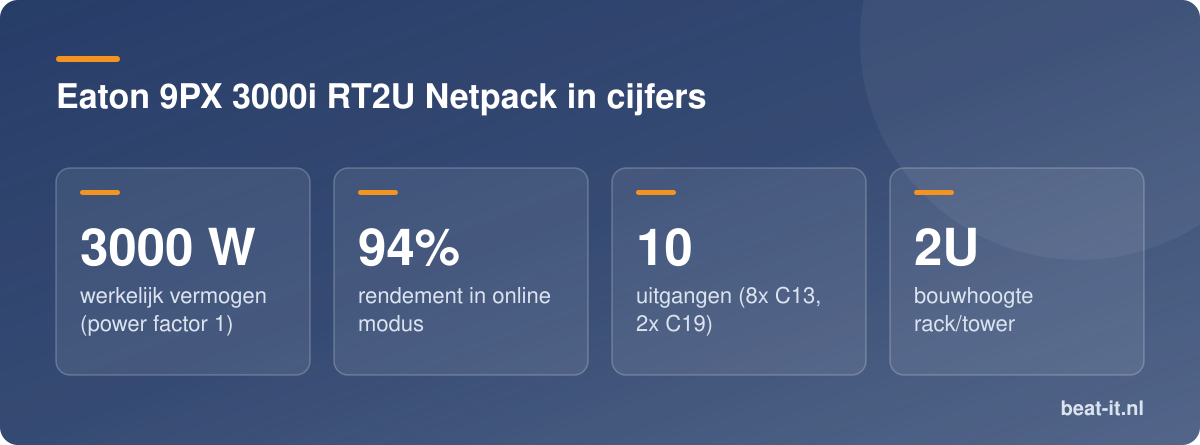

De belangrijkste specificaties uit de productdata op een rij:

• Topologie: online dubbele conversie met zuivere sinus-uitgang, power factor 1.
• Ingang: 1x IEC C20 (16A), ingangsspanning 176–276 V zonder dat de UPS op batterij overschakelt, ingangsfrequentie 40–70 Hz.
• Uitgang: 8x IEC C13 en 2x IEC C19, 208–240 V, 50/60 Hz, nominaal 230 V.
• Rendement: 94% in online modus, Energy Star-gecertificeerd.
• Batterij: VRLA (sealed lead acid), hot-swappable, automatische batterijtest, circa 9,5 minuten autonomie bij halve belasting.
• Beheer: netwerkkaart meegeleverd, 1x USB 2.0, 1x RS-232, grafisch LCD-scherm en LED-indicatoren, Intelligent Power Software-suite inbegrepen.
• Behuizing: rack/tower 2U, 440 x 605 x 86,5 mm, 27,6 kg, geluidsniveau 40 dB, bedrijfstemperatuur 0–40 °C.
• Certificeringen: IEC/EN 62040-1 en -2, UL 1778, CSA 22.2, FCC Class B, CE, EAC en RCM.

Het brede ingangsbereik van 176 tot 276 V is in de praktijk een belangrijk voordeel: bij onderspanning of overspanning corrigeert de UPS zonder de batterij aan te spreken, zodat de accu's gespaard blijven voor echte stroomuitval. De twee C19-uitgangen maken het mogelijk om zwaardere servers of een PDU met C20-stekker rechtstreeks aan te sluiten.

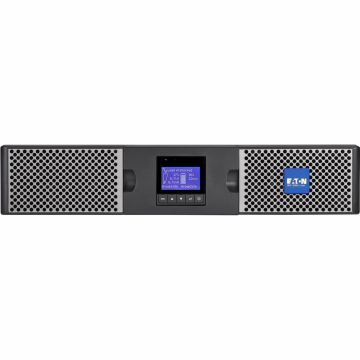

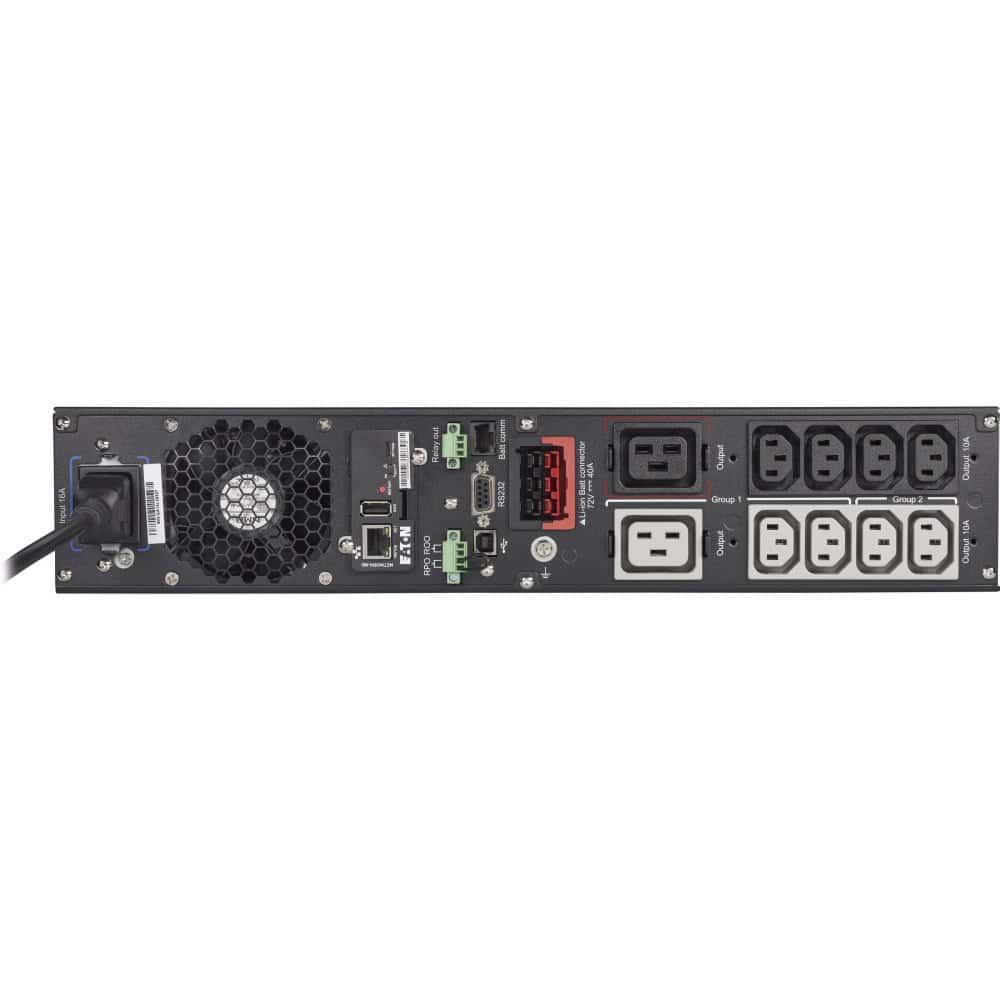

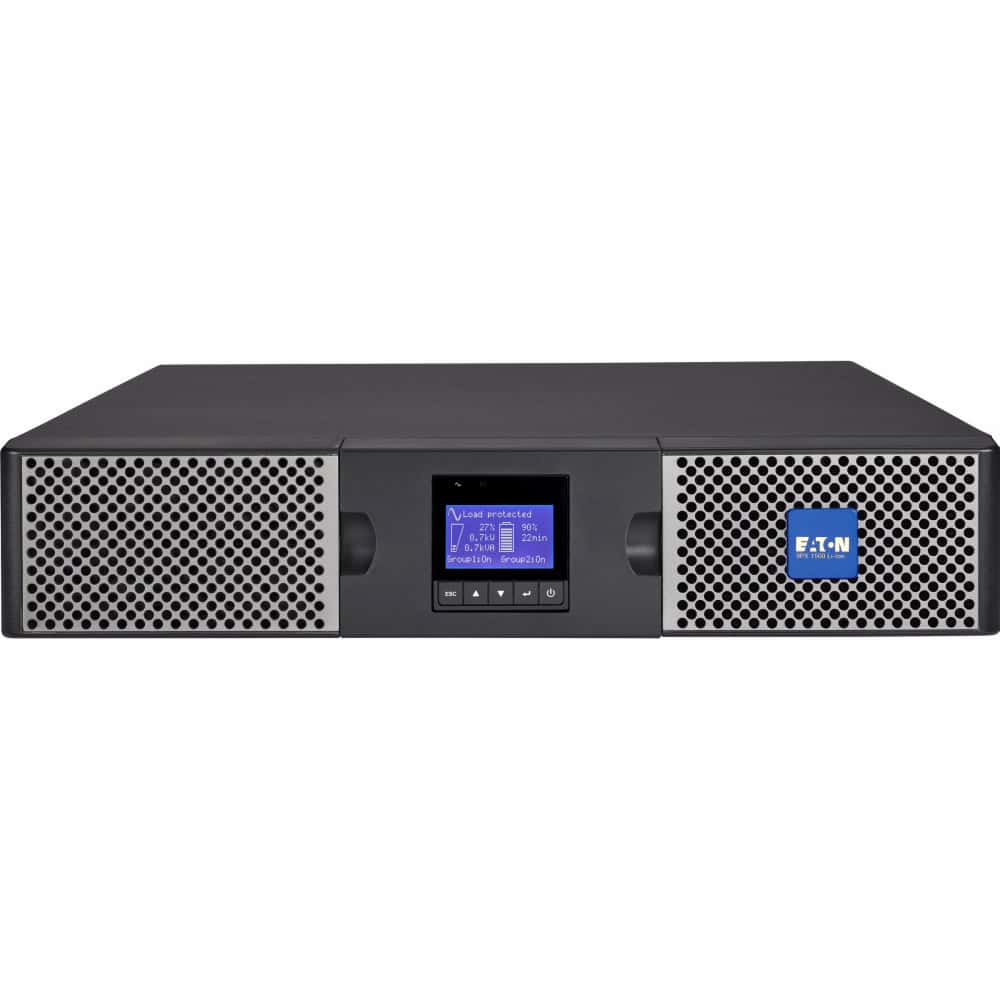

Wie van deze configuratie houdt maar liever lithium-ion-accu's wil, kijkt naar de 9PX 3000i RT2U Netpack Li-Ion (9PX3000IRTN-L): dezelfde aansluitingen, netwerkkaart en 2U-behuizing, maar met een lithium-accupakket. Volgens Eaton gaan lithium-ion-batterijen twee tot drie keer langer mee dan loodzuur, laden ze sneller op en zijn de units lichter.

Toepassingen en scenario's

Serverruimte van een mkb-organisatie

Een of twee virtualisatiehosts, een NAS of SAN, een core-switch en een firewall: dat is de typische belasting waarvoor een 9PX van 2200 of 3000 VA wordt gekozen. Met een Netpack-model kan de UPS bij stroomuitval via het netwerk een gecontroleerde shutdown van de hosts en virtuele machines starten voordat de accu leeg is. Een EBM verlengt de autonomietijd als u wilt overbruggen tot een aggregaat start of tot een korte storing voorbij is.

Edge-locaties en vestigingen

Op locaties zonder eigen IT-personeel telt onderhoudsarm gedrag. Eaton positioneert de 9PX Li-Ion precies voor dit segment: edge-netwerken, onderwijs en gedistribueerde IT. De langere levensduur van de accu's vermindert het aantal bezoeken voor batterijvervanging, en via de netwerkkaart houdt u de status centraal in de gaten.

Maritiem en offshore

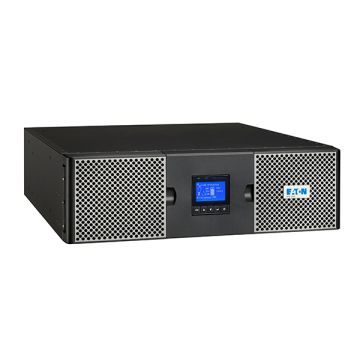

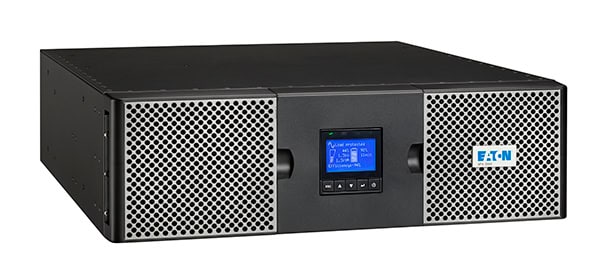

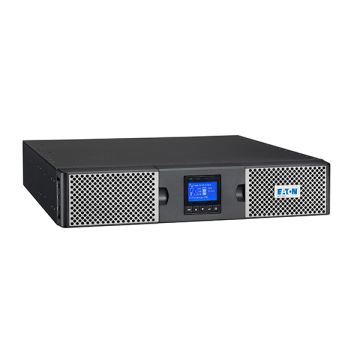

Voor schepen, platforms en havenlocaties zijn er de 9PX 1500i Marine en 9PX 3000i Marine. Volgens de documentatie van Eaton beschikken deze uitvoeringen over DNV-GL-typegoedkeuring, gecoate printplaten en geschiktheid voor omgevingen met hogere temperaturen.

Grotere racks en meerdere servers

Boven de 3 kVA komt de G2-generatie in beeld, van 5000 tot 8000 VA in het assortiment. Eaton omschrijft de 9PX Gen2 als een 'fit, form and function'-vervanger van de oorspronkelijke 9PX in de klasse van 5 kVA en hoger. Volgens de Eaton-brochure voor deze vermogensklasse is de 9PX in deze klasse met de Hot Sync-technologie parallel te schakelen voor redundantie of dubbel vermogen, en bedraagt het rendement tot 95% in online modus en 98% in de hoogrendementsmodus. Houd er rekening mee dat Eaton voor de 5–11 kVA-modellen een power factor van 0,9 opgeeft; het werkelijke wattage ligt daar dus iets onder de VA-waarde.

Beheer en software: Intelligent Power en virtualisatie

Elke 9PX wordt geleverd met de Eaton Intelligent Power Software-suite. Daarin zitten twee onderdelen: Intelligent Power Protector (IPP) voor het gecontroleerd afsluiten van servers die via USB, RS-232 of het netwerk met de UPS zijn verbonden, en Intelligent Power Manager (IPM) voor het centraal monitoren en beheren van meerdere UPS-systemen, netwerkkaarten en PDU's.

Volgens Eaton integreert de 9PX met de gangbare virtualisatieplatformen, waaronder VMware vCenter en Microsoft Hyper-V. Bij een stroomstoring kunnen virtuele machines daardoor in een vooraf bepaalde volgorde worden gemigreerd of afgesloten, in plaats van dat de host simpelweg uitvalt. Daarvoor heeft u de netwerkkaart nodig, die bij de Netpack-modellen is meegeleverd en bij de overige modellen als optie beschikbaar is.

Verder biedt de serie:

• Load segments: de uitgangen zijn in groepen verdeeld, zodat u niet-kritieke apparatuur eerder kunt uitschakelen en de batterijcapaciteit bewaart voor de systemen die er echt toe doen.
• Energiemeting: de 9PX meet het verbruik in kWh tot op het niveau van de uitgangsgroepen, afleesbaar op het LCD-scherm of in de software.
• ABM-batterijbeheer: volgens Eaton verlengt deze laadtechniek de levensduur van de batterijen tot 50%.
• Interne bypass: bij een interne fout schakelt de UPS automatisch over naar netspanning, zodat de belasting blijft draaien.

Keuzehulp: welke Eaton 9PX past bij uw situatie?

Begin met het optellen van het werkelijke vermogen van alle apparatuur die u wilt beschermen en houd een marge van 20 tot 30% aan voor groei en voor het beperken van de belasting (dat verlengt bovendien de autonomietijd). Beantwoord daarna deze vragen:

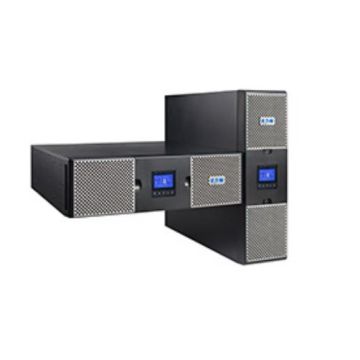

1. Hoeveel vermogen? Tot ongeveer 1 kW: de 1000i of 1500i. Tot ongeveer 2 kW: de 2200i. Tot 3 kW: de 3000i. Daarboven: de G2-modellen van 5, 6 of 8 kVA.
2. Beheer via het netwerk? Kies een Netpack-model (typenummer met N) als u shutdown-integratie met virtualisatie of monitoring op afstand wilt. Bij één lokale server via USB volstaat een model zonder netwerkkaart.
3. 2U of 3U? Beide bieden hetzelfde vermogen; de 3U-uitvoering is interessant als u de bijbehorende 3U-batterijmodule wilt stapelen of als de rackdiepte beperkt is. Controleer de maten op de productpagina.
4. Loodzuur of lithium-ion? Li-Ion is logisch op locaties waar batterijvervanging lastig is of waar de UPS langdurig zonder onderhoud moet draaien. VRLA blijft de gangbare keuze voor een goed bereikbare serverruimte.
5. Hoeveel autonomietijd? Het hoofdproduct biedt circa 9,5 minuten bij halve belasting. Heeft u meer nodig, kies dan de passende EBM: 48 V voor 1–1,5 kVA, 72 V voor 2,2–3 kVA en 180 V G2 voor de 5 kVA-plus-modellen.
