HPE Aruba CX 6300M-serie: uitvoeringen vergeleken en keuzehulp

De HPE Aruba Networking CX 6300M is een serie stackable Layer 3-switches voor de access- en aggregatielaag van zakelijke campusnetwerken. Alle uitvoeringen delen dezelfde basis: een compacte 1U-behuizing, 880 Gbps switchingcapaciteit, 660 Mpps doorvoer en ingebouwde uplinks tot 50 Gbps. De verschillen zitten in het aantal en type toegangspoorten, de PoE-klasse en de indeling van de uplinkpoorten.

In dit overzicht zetten wij alle 6300M-modellen uit ons assortiment naast elkaar, lichten wij de HPE Aruba 6300M 24SR CL6 PoE 2p50G 2p25G (R8S89A) uit en geven wij een keuzehulp voor IT-beheerders en inkopers die een uitvoering moeten selecteren.

Wat is de CX 6300M-serie en voor wie is deze bedoeld?

De CX 6300M draait op AOS-CX, het besturingssysteem dat HPE Aruba Networking gebruikt voor de volledige CX-lijn, van access tot datacenter. De serie is ontworpen voor organisaties die meer nodig hebben dan een eenvoudige access switch: routing met BGP, OSPF, VRF en overlay-technieken als EVPN en VXLAN zijn standaard aanwezig. Daarmee is de 6300M inzetbaar als access switch met veel PoE-capaciteit, als aggregatieswitch voor een campus, of als collapsed core in middelgrote omgevingen.

De gemeenschappelijke kenmerken van de serie volgens de productdata:

• Stackable Layer 3-switches met BGP, EVPN, VXLAN, VRF en OSPF, met uitgebreide security- en QoS-functies
• 880 Gbps systeemcapaciteit, 660 Mpps doorvoer en tot 200 Gbps stackingbandbreedte
• 1U-uitvoeringen met HPE Smart Rate multi-gigabit (1/2.5/5 GbE en op de nieuwste 24-poorts uitvoering ook 10 GbE), PoE tot 60 W of 90 W per poort en SFP+-modellen
• Ingebouwde 10/25/50 GbE-uplinks
• Monitoring en automatische remediëring via de Aruba Network Analytics Engine (NAE)
• One-touch deployment met de Aruba CX Mobile App via Bluetooth
• Ondersteuning voor Aruba NetEdit voor geautomatiseerde configuratie en verificatie
• Aruba Dynamic Segmentation voor veilige toegang van gebruikers en IoT-apparaten

Binnen de serie zijn grofweg twee generaties te onderscheiden. De eerste generatie (artikelnummers JL658A tot en met JL664A) heeft vier SFP56-uplinks die 1/10/25/50G ondersteunen. De nieuwere modellen (R8S89A, R8S90A, R8S91A en R8S92A) hebben een gesplitste uplinkindeling: twee 50G-poorten voor uplink of stacking en twee poorten met MACsec-versleuteling. De R8S89A voegt daar als enige 24-poorts uitvoering ook 10G Smart Rate op de toegangspoorten aan toe.

Vergelijkingstabel: alle CX 6300M-uitvoeringen

Onderstaande tabel bevat alleen gegevens die uit de productinformatie blijken. Waar een specificatie niet beschikbaar is, staat een streepje; raadpleeg in dat geval de productpagina.

Schuif de tabel opzij voor alle kolommen.

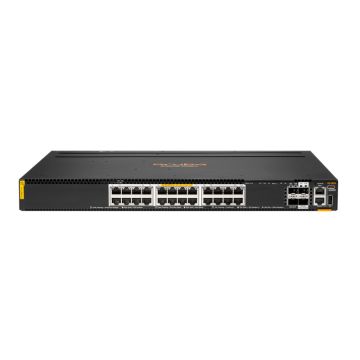

Uitgelicht: HPE Aruba 6300M 24SR CL6 PoE 2p50G 2p25G (R8S89A)

De R8S89A is de uitvoering binnen de serie die het verst gaat in multi-gigabit op de toegangspoorten. Alle 24 RJ-45-poorten ondersteunen HPE Smart Rate van 100 Mbps tot 10 Gbps en leveren Class 6 PoE tot 60 W per poort volgens IEEE 802.3af, 802.3at en 802.3bt. Dat maakt de switch geschikt voor access points van de nieuwste generatie die een 5G- of 10G-uplink nodig hebben, en voor werkplekken of edge-servers met 10GBASE-T.

De uplinks zijn verdeeld in twee groepen: twee SFP-poorten voor 10/25/50G, bedoeld voor de verbinding naar de core of voor VSF-stacking, en twee SFP-poorten voor 10/25G met MACsec-ondersteuning. Die laatste zijn bruikbaar wanneer verkeer tussen gebouwen of over gedeelde glasvezel op linklaagniveau versleuteld moet worden.

De belangrijkste specificaties uit de productdata:

• Switchingcapaciteit 880 Gbps, doorvoer 660 Mpps
• Latency 4,24 µs bij 1 Gbps en 1,5 µs bij 10 Gbps
• 8 MB pakketbuffer
• ARM Cortex-A72-processor met DDR4-SDRAM
• Beheeraansluitingen: USB-C- en RJ-45-consolepoort, dedicated OOBM-poort, USB-A-hostpoort en een Bluetooth-dongle voor de CX Mobile App
• Afmetingen 442 x 385 x 44 mm (1U), gewicht 6,71 kg
• Voeding (AC) meegeleverd

Voor omgevingen die nu nog op 1 Gbps draaien maar de komende jaren naar Wi-Fi 7 of 10G-werkplekken willen, is de R8S89A een uitvoering die u niet binnen enkele jaren hoeft te vervangen omdat de toegangspoorten te langzaam worden.

Toepassingen en scenario's

Access layer voor moderne Wi-Fi

Access points voor Wi-Fi 6E en Wi-Fi 7 hebben steeds vaker een 2.5G-, 5G- of 10G-uplink en vragen meer dan de 30 W van PoE+. De Smart Rate-modellen met Class 6 (60 W) of Class 8 (90 W) PoE, zoals de R8S89A, R8S90A, JL659A en JL660A, leveren zowel de snelheid als het vermogen op één kabel.

Campusaggregatie en collapsed core

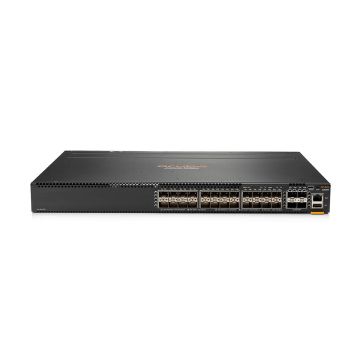

Met OSPF, BGP, VRF en EVPN/VXLAN aan boord kan een stack 6300M-switches dienen als aggregatie- of core-laag van een middelgrote campus. De SFP+-uitvoeringen JL658A en R8S92A zijn hiervoor logische kandidaten: 24 glasvezelpoorten naar de access-switches en 25/50G-uplinks naar het datacenter of de WAN-rand.

IoT, camerabewaking en gebouwbeheer

PTZ-camera's, digital signage, toegangscontrole en verlichting op PoE vragen om hoge PoE-klassen en veel poorten. De 48-poorts R8S90A en R8S91A met Class 8 PoE zijn hiervoor bedoeld. Dynamic Segmentation zorgt ervoor dat deze apparaten automatisch in het juiste netwerksegment terechtkomen, zonder handmatige VLAN-configuratie per poort.

Datacenter-management en 1GbE top-of-rack

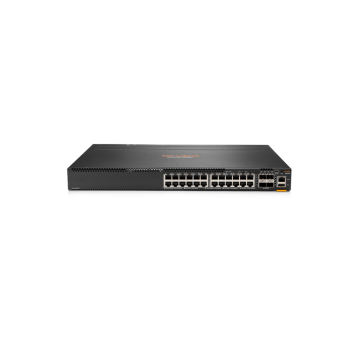

Volgens de QuickSpecs van HPE is er ook een 6300M-bundel met power-to-port-luchtstroom (JL762A) die als 1GbE top-of-rack- of out-of-band-managementswitch in serverracks fungeert. De refurbished JL762A-RFB in ons assortiment is op dit model gebaseerd.

Beheer en software

Alle uitvoeringen draaien AOS-CX. Voor beheer heeft u meerdere opties, van CLI en REST-API tot de grafische omgevingen van HPE Aruba Networking:

• Aruba Central: cloudbeheer voor wired, wireless en WAN vanuit één console, inclusief onboarding van VSF-stacks.
• Aruba NetEdit: geautomatiseerde configuratie en validatie voor omgevingen die liever on-premises beheren.
• Network Analytics Engine (NAE): ingebouwde monitoring op de switch zelf, met scripts die afwijkingen detecteren en kunnen ingrijpen.
• CX Mobile App: initiële configuratie en stacking via Bluetooth met de meegeleverde dongle, zonder consolekabel.

Stacking met VSF

De 6300M ondersteunt Virtual Switching Framework (VSF), waarmee meerdere switches via de front-uplinks als één logisch apparaat fungeren. Volgens de VSF-documentatie van HPE Aruba Networking kan een 6300-stack uit maximaal 10 leden bestaan, in een ring- of chaintopologie. Enkele aandachtspunten uit die documentatie:

• VSF-links moeten binnen een stack allemaal dezelfde snelheid hebben (10G, 25G of 50G); voor de maximale bandbreedte adviseert HPE 50G DAC-kabels.
• Stacking is niet mogelijk op 1G-poorten.
• Voor split detection moeten de OOBM-poorten van conductor en standby met elkaar verbonden zijn.
• De 6300-serie ondersteunt VSF ISSU (In-Service Software Upgrade) tussen minor releases, zodat firmware-updates zonder onderbreking van het dataverkeer kunnen plaatsvinden.

Keuzehulp: welke uitvoering past bij welke situatie?

• Wi-Fi 7 of 10G-werkplekken op koper, 24 poorten: kies de R8S89A. Dit is de enige 6300M met 10G Smart Rate én 60 W PoE op alle 24 poorten, plus MACsec-uplinks.
• Veel apparaten met hoog PoE-vermogen (camera's, signage, AP's), 48 poorten: kies de R8S90A (Class 8, 90 W, MACsec-uplinks) of de R8S91A (Class 8/6, 2x SFP56 + 2x SFP+).
• Multi-gigabit tot 5G met 60 W PoE, vier gelijke uplinks: kies de JL659A (48 poorts) of JL660A (24 poorts) met 4x SFP56.

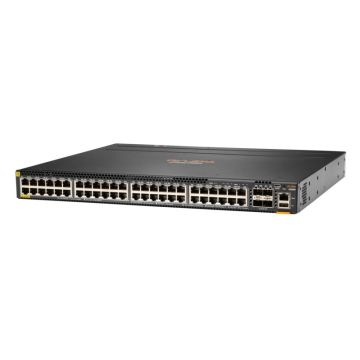

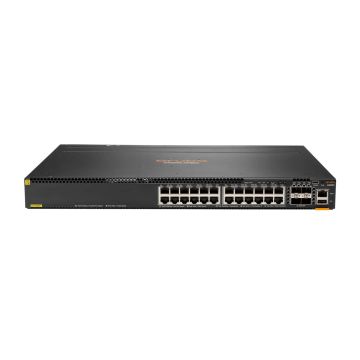

• Standaard 1GbE-werkplekken met PoE+ (Class 4): kies de JL661A (48 poorts) of JL662A (24 poorts).
• 1GbE zonder PoE, bijvoorbeeld voor servers of niet-PoE-eindpunten: kies de JL663A (48 poorts) of JL664A (24 poorts).
• Glasvezel-aggregatie: kies de JL658A (24x SFP+, 4x SFP56) of de R8S92A (24x SFP+ met LRM, 2x 50G + 2x 25G MACsec).

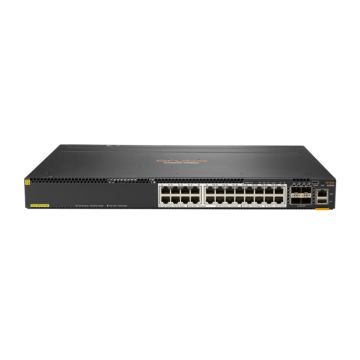

• Beperkt budget of uitbreiding van een bestaande stack: overweeg de HPE Renew-uitvoeringen JL660AR, JL661AR en JL762A-RFB. Deze zijn door HPE gereviseerd en functioneel gelijk aan de nieuwe modellen waarop ze gebaseerd zijn.

Let bij het combineren van modellen in één stack op de uplinksnelheid: alle VSF-links moeten dezelfde snelheid hebben. Een stack van eerste-generatie modellen met 4x SFP56 en nieuwe modellen met 2x 50G werkt daarom het beste wanneer u overal dezelfde 25G- of 50G-DAC's gebruikt.
