Aruba Networking CX 6200F: alle uitvoeringen vergeleken

De HPE Aruba Networking CX 6200F is de vaste (fixed) access-switch uit de CX 6200-serie: een Layer 3-switch met gigabit-poorten, ingebouwde uplinks en optioneel Power over Ethernet, bedoeld voor de toegangslaag van kantoor-, filiaal- en campusnetwerken. De serie draait op AOS-CX, het programmeerbare besturingssysteem dat HPE Aruba Networking ook gebruikt op zijn core- en aggregatieswitches, en laat zich beheren via HPE Aruba Networking Central, de webinterface of de CLI.

Beat-it.nl voert veertien uitvoeringen van de CX 6200F: van een compact 12-poorts model tot 48-poorts switches met 740W PoE-budget. In dit overzicht zetten we ze naast elkaar, lichten we het hoofdproduct CX 6200F 48G Class 4 PoE 4SFP+ 740W (JL728B) uit en helpen we u kiezen op basis van poortaantal, PoE-budget en uplinks.

Wat is de Aruba CX 6200F en voor wie is hij bedoeld?

De CX 6200-serie bestaat uit twee families: de CX 6200F met vaste voeding en vaste ventilatoren, en de CX 6200M met modulaire voedingen. De F-modellen zijn de instapvariant voor de toegangslaag: u sluit er werkplekken, IP-telefoons, access points en camera's op aan en koppelt de switch via 1G- of 10G-uplinks aan de distributie- of corelaag. Omdat de hele serie dezelfde Gen7 ASIC-architectuur en hetzelfde AOS-CX-besturingssysteem gebruikt, kunt u 24- en 48-poorts F- en M-modellen in één stack combineren.

De doelgroep is breed: het mkb dat één of twee switches per locatie nodig heeft, maar ook grotere organisaties die per etage of verdeelkast een stack van meerdere switches plaatsen. Volgens de QuickSpecs van HPE Aruba Networking groeit een VSF-stack tot 8 leden en maximaal 384 downlink-poorten, die zich als één logische switch laten beheren. Daarmee past de 6200F ook in omgevingen waar de beheerder liever één configuratie onderhoudt dan acht losse apparaten.

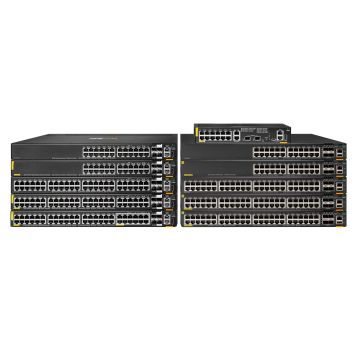

Alle uitvoeringen van de CX 6200F vergeleken

De modelnaam van HPE Aruba Networking vertelt direct wat u krijgt: het aantal gigabit-poorten (12G, 24G, 48G), of de poorten Class 4 PoE leveren, het type uplink (SFP of SFP+) en het PoE-budget in watt. Let daarbij op het verschil tussen de JL-modellen met SFP+-uplinks en de S0M-modellen, die HPE als 4SFP voert. In de productnamen van de S0M-modellen staat dan ook "4x SFP" in plaats van "4x SFP+". Controleer bij deze modellen altijd in de QuickSpecs welke uplinksnelheid u nodig hebt.

Schuif de tabel opzij voor alle kolommen.

Van verschillende modellen bestaat zowel een A- als een B-uitvoering (bijvoorbeeld JL727A en JL727B). Volgens de end-of-sale-aankondiging van HPE Aruba Networking uit september 2023 gold voor de oorspronkelijke A-uitvoeringen een einde-verkoopdatum van 31 juli 2024, met einde support en garantie op 31 juli 2032. De A-modellen die nog verkrijgbaar zijn, blijven dus nog jaren ondersteund; voor nieuwe projecten met een lange horizon zijn de B-uitvoeringen en de S0M-modellen de logische keuze.

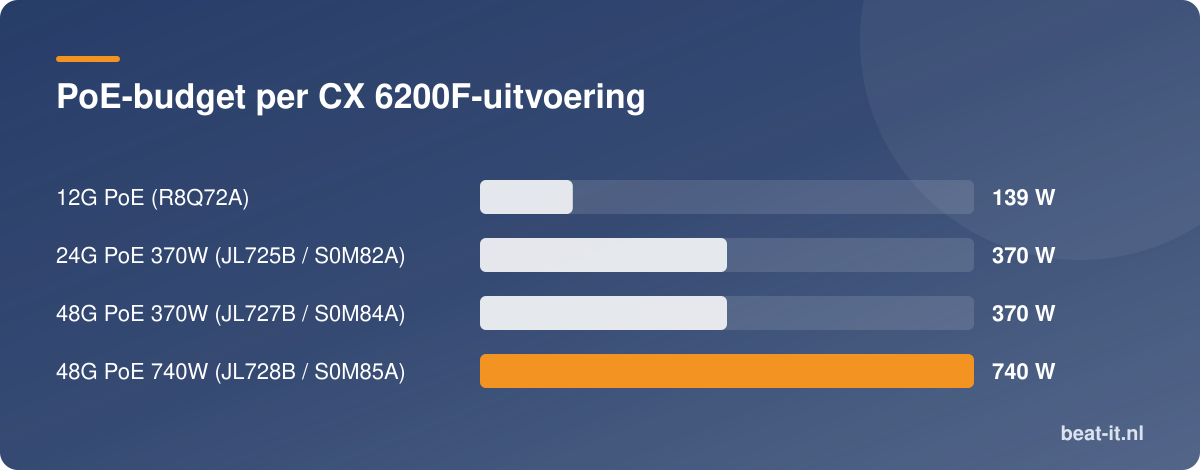

PoE-budget per uitvoering

Het PoE-budget bepaalt hoeveel apparaten u gelijktijdig van stroom kunt voorzien. Alle PoE-modellen in de serie leveren Class 4 PoE (IEEE 802.3af/at) met maximaal 30W per poort. Het 12-poorts model heeft 139W, de 24- en 48-poorts 370W-modellen delen hun budget over respectievelijk 24 en 48 poorten, en de 740W-modellen verdubbelen het budget voor 48 poorten. Met 740W kunt u 24 poorten tegelijk op het volle Class 4-vermogen van 30W belasten, of alle 48 poorten op gemiddeld ruim 15W.

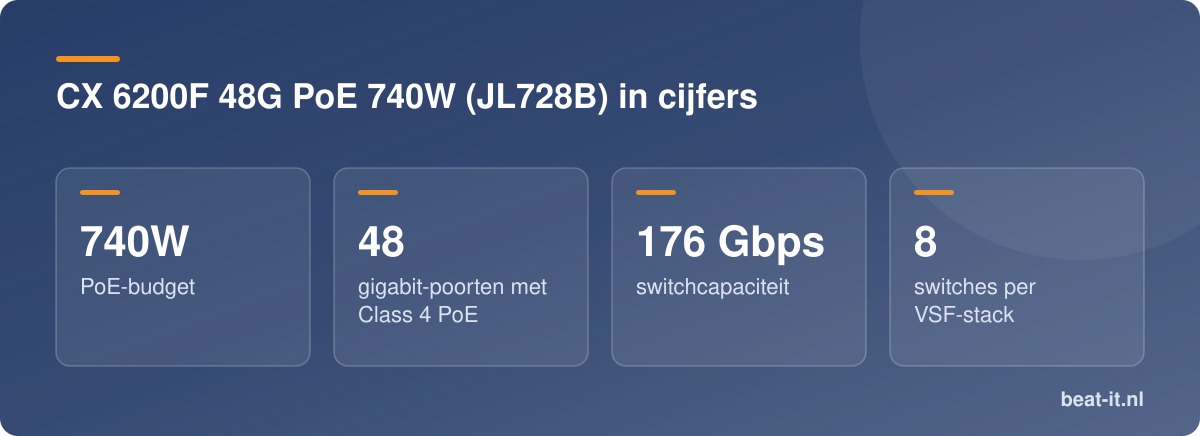

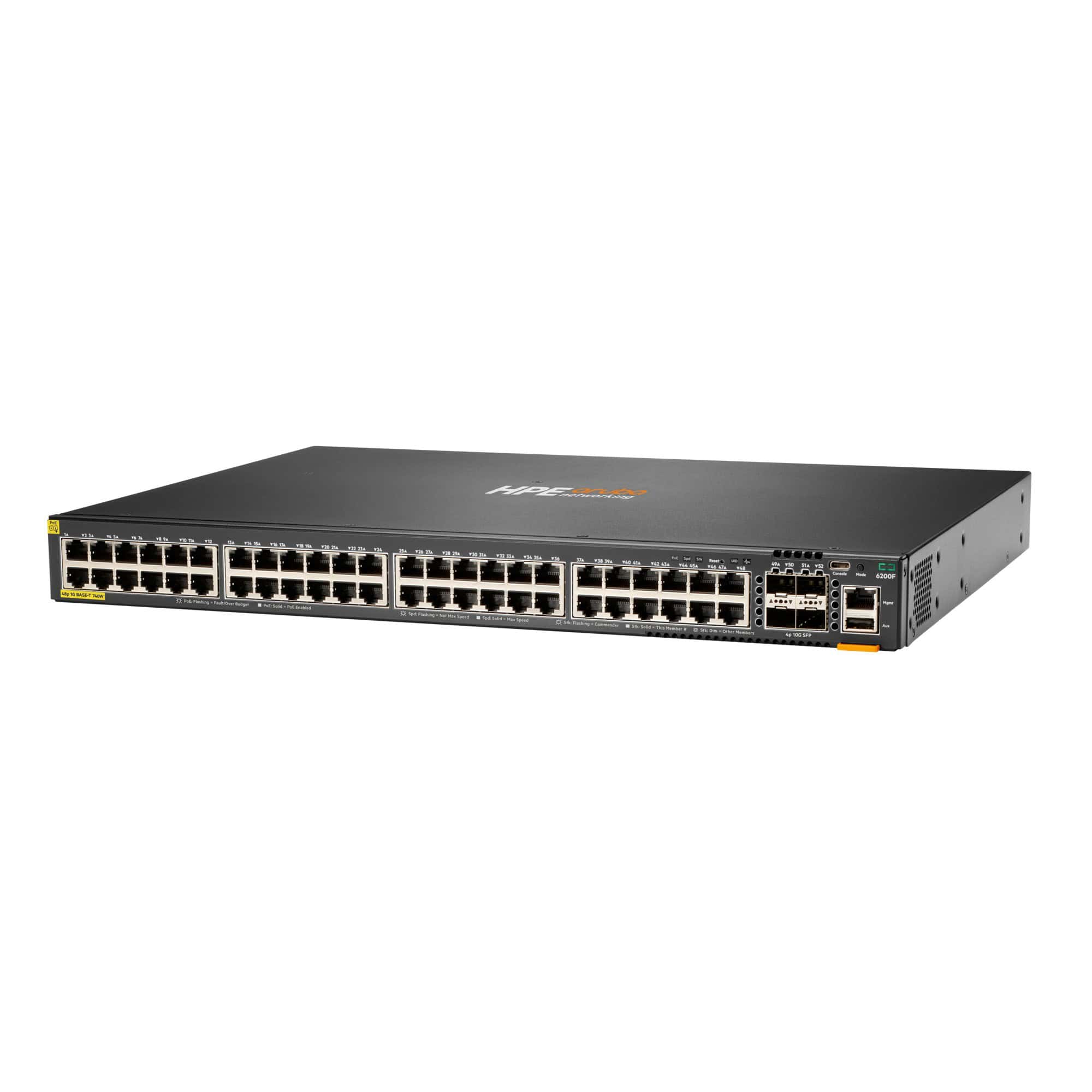

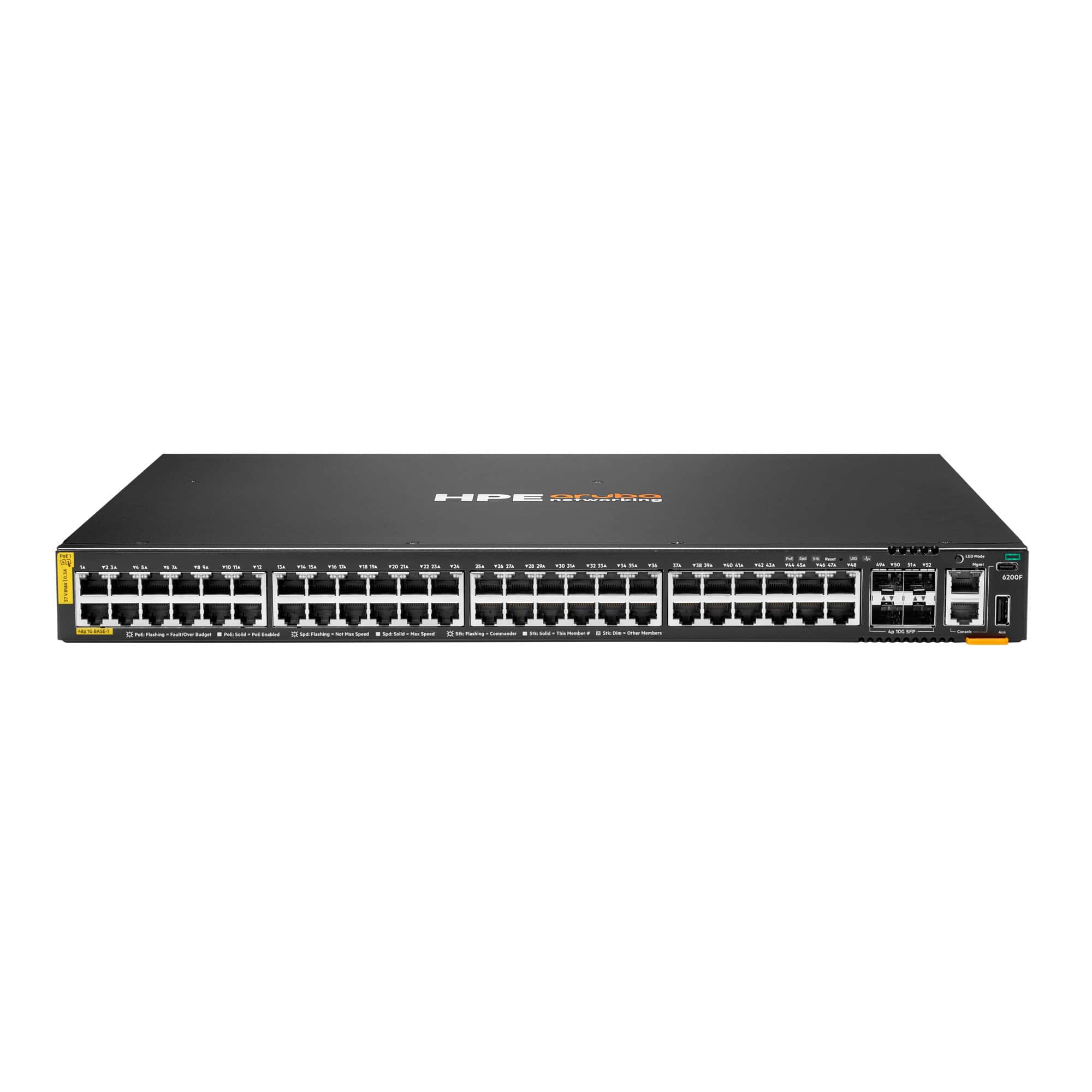

Uitgelicht: CX 6200F 48G Class 4 PoE 4SFP+ 740W (JL728B)

De JL728B is de zwaarst uitgevoerde CX 6200F: 48 gigabit-poorten met Class 4 PoE, vier SFP+-uplinks en het hoogste PoE-budget van de serie. Het is het model dat u kiest wanneer een verdeelkast veel PoE-apparaten moet voeden en u niet wilt rekenen of het budget toereikend is.

Poorten en PoE

• 48x 10/100/1000BASE-T met Class 4 PoE, maximaal 30W per poort, volgens IEEE 802.3af en 802.3at
• 4x SFP+-uplink met ondersteuning voor 100M, 1G en 10G
• 740W PoE-budget uit een vaste voeding; ingangsspanning 100–120V of 200–240V
• 1x USB-C-consolepoort, 1x RJ-45-consolepoort, 1x USB Type-A hostpoort en een aparte out-of-band-managementpoort (OOBM)

Prestaties en hardware

De switch is gebouwd rond een quad-core Arm Cortex-A72 op 1,8 GHz met 8 GB DDR4-geheugen en 16 GB eMMC-flash. De switchcapaciteit bedraagt 176 Gbps bij een doorvoersnelheid tot 130,9 Mpps, waarmee alle 48 gigabit-poorten en de vier 10G-uplinks tegelijk op volle snelheid kunnen werken (non-blocking). De latentie is 2,28 μs op 1 Gbps en 1,46 μs op 10 Gbps. Volgens de QuickSpecs van HPE Aruba Networking beschikt het model over een packet buffer van 8 MB.

De behuizing heeft vaste ventilatoren en is gespecificeerd voor een bedrijfstemperatuur van 0 tot 45 °C tot 1.500 meter hoogte. Het eigen energieverbruik is 76W bij 230 VAC, exclusief het vermogen dat aan PoE-apparaten wordt geleverd. Op de switch zit een beperkte levenslange garantie van de fabrikant.

Toepassingen en scenario's

Kantoor met IP-telefonie en wifi. Een verdieping met 40 werkplekken, elk met een IP-telefoon, plus een handvol access points past op één 48-poorts PoE-model. Telefoons vragen doorgaans enkele watts; moderne access points aanzienlijk meer. Bij een mix van telefoons en een beperkt aantal access points volstaat 370W (JL727B); bij veel Wi-Fi 6/6E access points of camera's biedt de 740W van de JL728B ruimte.

Camerabeveiliging en IoT. PTZ-camera's, toegangscontrole en sensoren hangen allemaal aan PoE. Omdat deze apparaten vaak continu op vol vermogen draaien, telt het totale budget zwaarder dan bij telefonie. HPE Aruba Networking noemt beveiligingscamera's en access points expliciet als toepassingen voor de 740W-modellen.

Kleine vestiging of winkel. Het 12-poorts model R8Q72A met 139W PoE en twee SFP+-uplinks past in een kleine locatie met enkele access points, een paar werkplekken en een camera. Let wel: dit model stackt volgens de VSF-handleiding van HPE alleen met andere 12-poorts 6200F-switches, niet met de 24- of 48-poorts modellen.

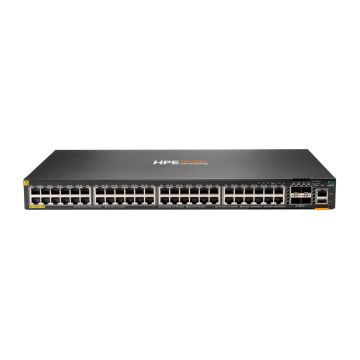

Serverruimte of werkplekken zonder PoE. Voor racks met servers, NAS-systemen of bureaus met alleen pc's zijn de non-PoE-modellen JL724B (24 poorten) en JL726B (48 poorten) de zuinige keuze: dezelfde Layer 3-functies en 10G-uplinks, zonder PoE-voeding.

Beheer: AOS-CX, Central, NetEdit en VSF-stacking

Alle CX 6200F-switches draaien AOS-CX. Dat besturingssysteem heeft een ingebouwde Network Analytics Engine (NAE) die gebeurtenissen op de switch automatisch analyseert, en een Time Series Database die configuratie- en statusgegevens bewaart voor troubleshooting. Automatisering verloopt via REST API's en Python-agents. Voor het dagelijkse beheer hebt u de keuze uit HPE Aruba Networking Central (cloudbeheer), de webinterface, de CLI en de Switch Multi-Edit-software; met NetEdit voert u configuratiewijzigingen netwerkbreed door en valideert u of de configuratie aan uw beleid voldoet.

VSF-stacking in de praktijk

Virtual Switching Framework (VSF) koppelt tot 8 switches tot één logische switch via de SFP+-poorten (front-plane stacking). Volgens de QuickSpecs van HPE Aruba Networking is de stackingbandbreedte 40 Gbps en overbrugt een stack met long-range transceivers tot 10 kilometer, zodat u ook switches in verschillende gebouwen in één stack kunt opnemen. HPE adviseert een ringtopologie: elke switch heeft dan twee VSF-links, waardoor één kabelbreuk of één uitgevallen switch de rest van de stack niet isoleert. In een stack krijgt alleen de managementinterface van de conductor een IP-adres; u beheert de hele stack dus via één adres.

Een stack opzetten kan op drie manieren, volgens de VSF-handleiding van HPE: met de LED-modeknop op fabrieksnieuwe switches, via de CX Mobile App of via zero-touch provisioning (ZTP) met DHCP en een TFTP-server. Twee aandachtspunten: stacking werkt alleen binnen één switchfamilie (geen 6200 met 6300 in één stack) en 12-poorts modellen stacken alleen onderling.

Keuzehulp: welke CX 6200F past bij uw situatie?

1. Tel de poorten én de groei. Reken op het aantal aansluitingen over drie tot vijf jaar. Zit u tussen 24 en 48 poorten, dan is een 48-poorts model vrijwel altijd verstandiger dan twee 24-poorts switches.
2. Bepaal het PoE-budget. Tel het maximale vermogen van alle PoE-apparaten op en houd marge voor uitbreiding. Komt u boven de 370W, kies dan de JL728B met 740W.
3. Kies de uplinks. Gaat de switch aan een 10G-core of wilt u VSF-stacken met 10G-links, kies dan een model met SFP+ (JL-serie). Volstaat 1G naar de core, dan komen ook de S0M-modellen met SFP in beeld.
4. A of B? Voor nieuwe projecten adviseren wij de B-uitvoeringen; de A-uitvoeringen worden volgens HPE nog tot 31 juli 2032 ondersteund en zijn een optie als u bestaande stacks met identieke hardware wilt uitbreiden.
5. Kleine locatie? Het 12-poorts model R8Q72A is compact en heeft twee SFP+-uplinks, maar houd rekening met de stackbeperking.
